1

电源

数量

双电源、带失电告警和开关

工作电压

 AC/DC 110/220V

功耗

   < 15W

2

主板配置

CPU

ARM A7 800MHz

内存

512MB

存储

4GB eMMC

网口

4路：2×RJ45+可选2×（RJ45或SFP LC）

10/100Mbps自适应

串口

默认8×RS232/485自适应（其中2路串口可改制为2×RS485+2×CAN，需提前告知）

控制台

1×RJ45（RS232）

USB接口

1×USB2.0

扩展能力

ESAM模块（RS485 DL/T 698.45协议，采集电表数据）

3

扩展能力

扩展板数量

支持2块扩展板，其中串口板最多扩展1块

4

扩展板

串口扩展板

8串口扩展板：6×RS232/485+2×RS485

开关量、

模拟量扩展板

8×DI+4×DO：DI内置24VDC电源，只允许接入无源接点（干接点）；

DO默认触点容量30VDC 5A、250VAC 5A

8×ADI+8×DO：可适配无源接点（干接点）、12/24VDC有源接点（湿接点），DO默认容量30VDC 1A、250VAC 1A

16×AI（非同步）：4-20mA

无线扩展板

4G 全网通

5

机械特性

安装方式

19"机架式安装

尺寸

440mm×300mm×44.5mm

6

工作环境

工作温度

-40～+70℃

工作湿度

5%～95% 无冷凝

7

电磁兼容

高频干扰

4级，2.5 kV(p)

静电放电抗扰度

4级，接触放电±8KV，空气放电±15KV

射频电磁场辐射抗扰度

3级，10V/M

电快速瞬变脉冲群抗扰度

4级，电源±4KV，信号±2KV

浪涌（冲击）抗扰度

4级，电源±4KV

射频场感应的传导骚扰抗扰度

3级，140dbuv

工频磁场抗扰度

4级，100A/m

脉冲磁场抗扰度

5级，1000A/m

阻尼振荡磁场抗扰度

5级，100A/m

电压暂降、短时中断和电压变化的抗扰度

无扩展板：电压中断 Ui 100% 0.5S

含扩展板：电压中断 Ui 100% 0.1S

8

介质强度

电源口对地

1500V，可定制2000V

通信口对地

500V

通信口对电源口

1500V，可定制2000V

9

冲击电压

电源口对地

5kV

通信口对地

1kV

10

绝缘电阻

电源口对地

>5M，可定制100M

通信口对地

>5M，可定制100M

通信口对电源口

>5M，可定制100M

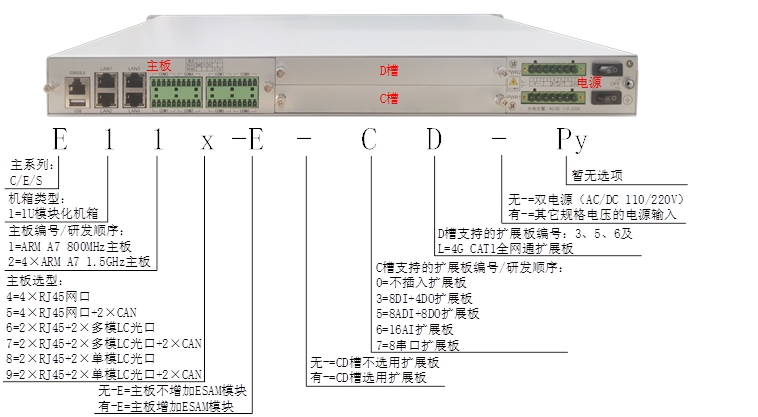

iHT-E114

4网（RJ45）8串、双电源

iHT-E115

4网（RJ45）8串2CAN、双电源

iHT-E116

4网（2×RJ45+2×多模LC）8串、双电源

iHT-E117

4网（2×RJ45+2×多模LC）8串2CAN、双电源

iHT-E118

4网（2×RJ45+2×单模LC）8串、双电源

iHT-E119

4网（2×RJ45+2×单模LC）8串2CAN、双电源

iHT-E11x-E

4网（网口规格根据x选配）8串、双电源

ESAM模块（RS485 DL/T 698.45协议，采集电表数据）；此规格按单生产。

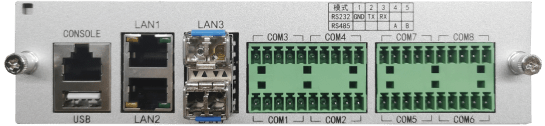

   光口主板视图如下：

3

8DI+4DO扩展板：DI内置24VDC电源，只允许接入无源接点（干接点）；DO默认触点容量30VDC 5A、250VAC 5A

5

8ADI+8DO扩展板：可适配无源接点（干接点）、12/24VDC有源接点（湿接点），DO默认容量30VDC 1A、250VAC 1A

6

16模拟量扩展板：4-20mA

7

8串口扩展板：6×RS232/RS485自适应+2×RS485

L

  4G全网通扩展板

 iHT-E114-70（串口扩展板必须C槽） 4网8串  +  8串口、双电源

iHT-E114-73

  4网8串  +  8串口  +  8DI4DO、双电源

iHT-E114-33

4网8串  +  8DI4DO  +  8DI4DO、双电源

iHT-E114-55

4网8串  +  8ADI8DO  +  8ADI8DO、双电源

iHT-E114-0L（无线扩展板必须D槽）  4网8串  +  4G全网通、双电源
