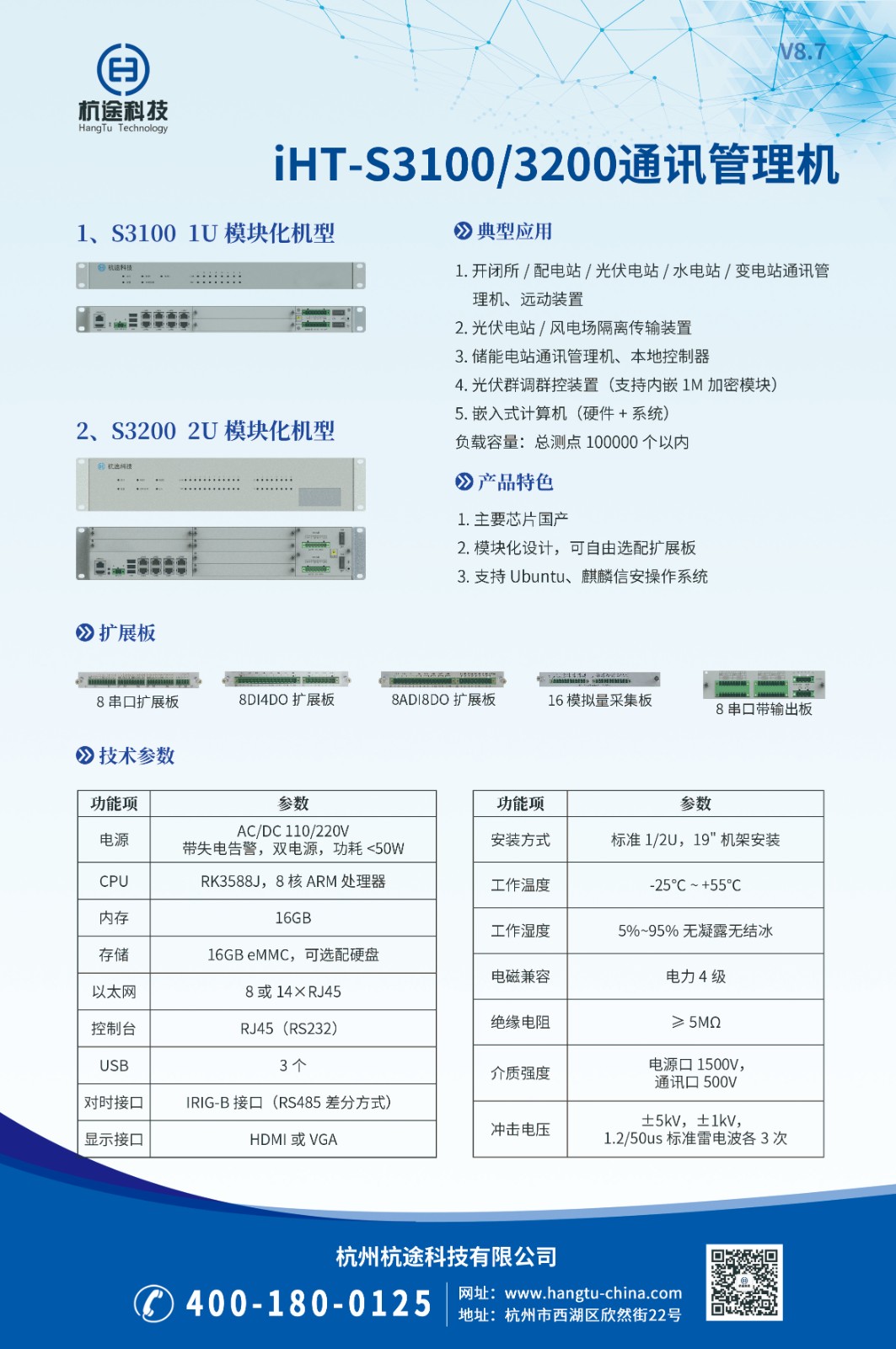

产品介绍及典型应用

iHT-S3200系列通讯管理机采用RK3588J CPU，可支持Ubuntu（默认）、麒麟信安（额外产生授权费用）操作系统。
典型应用：
1.变电站数据通信网关机、辅控网关机、服务网关机；
2.开闭所/配电站动环主机、通讯管理机、远动装置；
3.光伏、风电通讯管理机（数据采集、正向隔离传输）；
4.水电站通讯管理机、远动装置；
5.自主可控嵌入式计算机（提供硬件和系统）。

接口说明图硬件参数选型说明资料下载应用场景

接口说明图

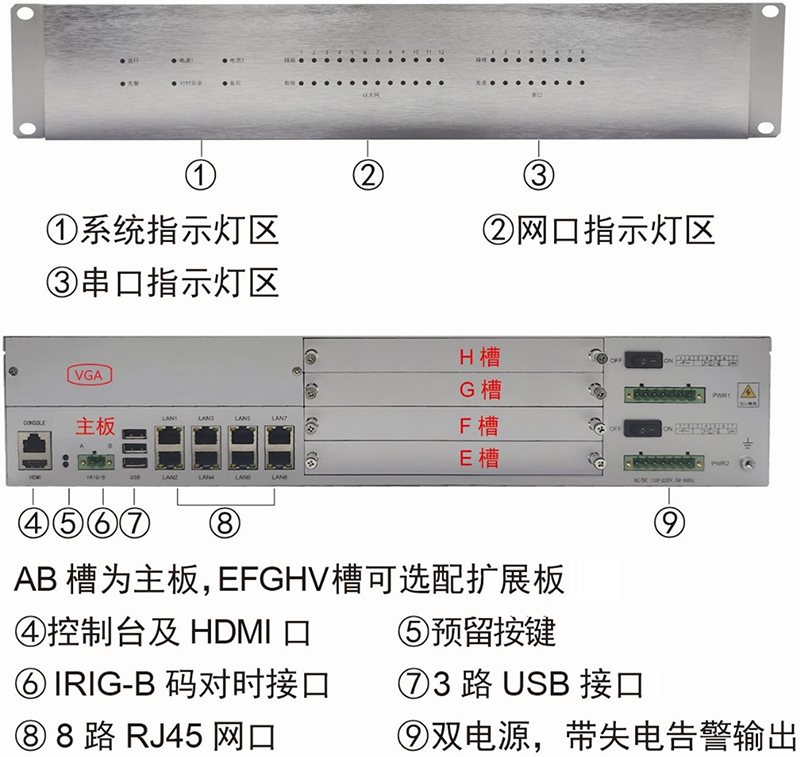

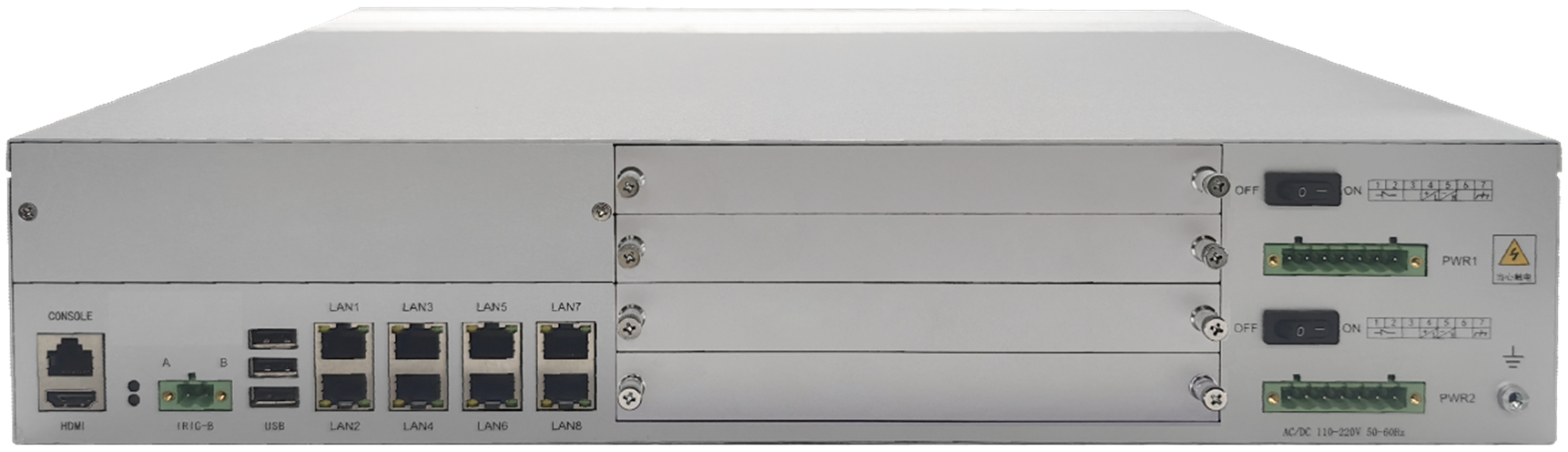

图1 iHT-S3200接口说明图

硬件参数

序号	名称		参数
1	电源	数量	2路，带失电告警、电源开关
		工作电压	AC/DC 110V、220V
		功耗	< 70W
2	主板配置	CPU	RK3588J ARM64 八核，4×A76（2.0GHz）+4×A55（1.7GHz）
		RAM	默认16GB
		存储	eMMC 16GB
		存储	可选配SATA硬盘
		网口	8×RJ45，10/100/1000Mbps自适应；其中1路可切换为M.2 NVME硬盘
		控制台	1×RJ45（RS232）
		显示接口	1×HDMI,可选配VGA
		对时接口	1×IRIG-B（RS485差分方式）
		USB接口	3×USB
		按键	2（仅预留）
3	扩展能力	扩展板数量	最多4块
4	扩展板	串口扩展板	8串口：6×RS232/485+2×RS485
			16串口：12×RS232/485+4×RS485（占用2个槽号）
			8×RS232/RS485+故障、异常开出（占用2个槽）
		网口扩展板	6路RJ45：4×1000M、2×100M（占用2个槽）
			4路RJ45（10/100/1000Mbps ）+2路CAN2.0
			2光口：100M，单模、多模可选（占用2个槽）
		开关量扩展板	8×DI+4×DO：DI内置24VDC电源，只允许接入无源接点（干接点）；DO默认触点容量30VDC 5A、250VAC 5A
		开关量扩展板	8×ADI+8×DO：可适配无源接点（干接点）、12/24VDC有源接点（湿接点），DO默认容量30VDC 1A、250VAC 1A
		模拟量扩展板	16×AI（非同步）：4-20mA
		无线扩展板	4G全网通或5G全网通（默认D槽）
5	机械特性	安装方式	2U 19"机架式安装
5	机械特性	尺寸	440×370×89mm
6	工作环境	工作温度	-25～+55℃。
6	工作环境	工作湿度	5%～95% 无冷凝
7	电磁兼容	高频干扰	4级，2.5 kV(p)
		静电放电抗扰度	4级，接触放电±8KV，空气放电±15KV
		射频电磁场辐射抗扰度	3级，10V/M
		电快速瞬变脉冲群抗扰度	4级，电源±4KV，信号±2KV
		浪涌（冲击）抗扰度	4级，电源±4KV
		射频场感应的传导骚扰抗扰度	3级，140dbuv
		工频磁场抗扰度	4级，100A/m
		脉冲磁场抗扰度	5级，1000A/m
		阻尼振荡磁场抗扰度	5级，100A/m
		电压暂降、短时中断和电压变化的抗扰度	电压中断 Ui 100% 0.1S
8	介质强度	电源口对地	1500V
		通信口对地	500V
		通信口对电源口	1500V
9	冲击电压	电源口对地	5kV
9	冲击电压	通信口对地	1kV
10	绝缘电阻	电源口对地	>5M
		通信口对地	>5M
		通信口对电源口	>5M

选型说明

本产品命名规则为：iHT-S3200-EFGHV-Sn-X-Y-Y，详情如下：

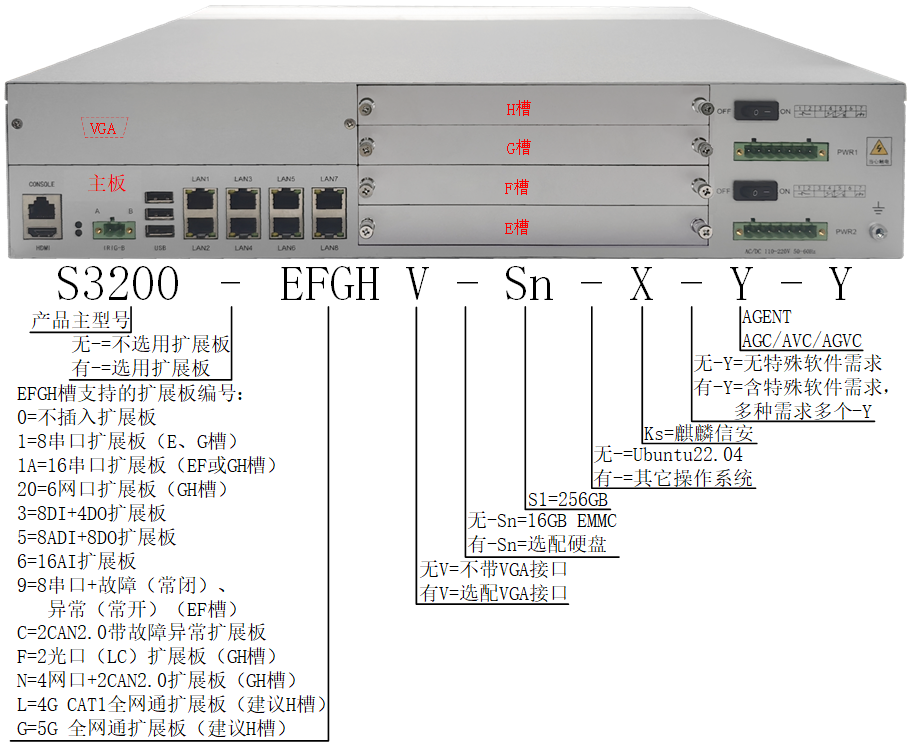

图2 命名规则

常用扩展板编号及视图如下：

编号	规格及视图
1	1： 8串口扩展板：6×RS232/RS485自适应+2×RS485 1A：16串口扩展板：(6×RS232/RS485自适应+2×RS485)×2
1

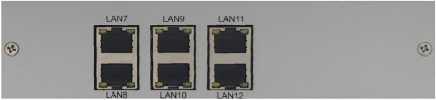

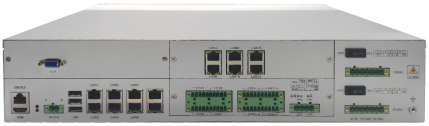

20	6网口扩展板
20
3	8DI+4DO扩展板：DI内置24VDC电源，只允许接入无源接点（干接点）； DO默认触点容量30VDC 5A、250VAC 5A
3

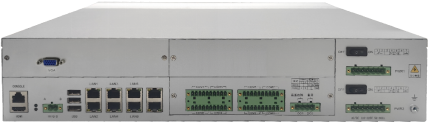

5	8ADI+8DO扩展板：可适配无源接点（干接点）、12/24VDC有源接点（湿接点），DO默认容量30VDC 1A、250VAC 1A
5
6	16模拟量扩展板： 4-20mA
6

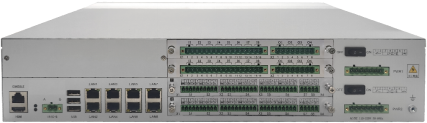

9	8串口全高扩展板（占用2个槽位，一般选择EF槽）：8×RS232/RS485自适应+故障、异常开出
9
N	4网2CAN扩展板
N
