iHT-S1100系列

产品介绍及典型应用

iHT-S1100采用INTEL X86架构，支持Ubuntu、麒麟信安系统（产生额外授权费用）。
典型应用：
1. 开闭所/配电站/光伏电站/水电站/变电站通讯管理机、远动装置；
2. 光伏电站/风电场隔离传输装置；
3. 储能电站通讯管理机、本地控制器；
4. 光伏群调群控装置；
5. 嵌入式计算机（硬件+系统）。

接口说明图硬件参数选型说明资料下载应用场景

接口说明图

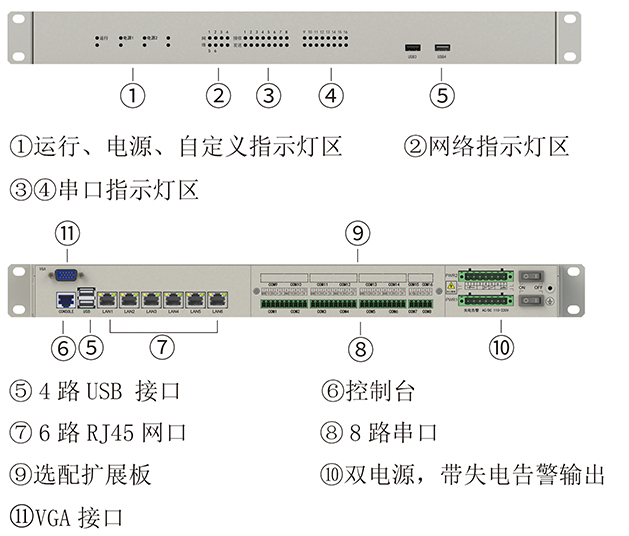

图1 iHT-S1100接口说明图

硬件参数

序号	名称		参数
1	电源	数量	2路，带失电告警、电源开关
		工作电压	AC/DC 110V、220V
		功耗	< 30W
2	主机配置	CPU	Intel® Celeron J6412, 4×2.00GHz（睿频2.60GHz）
		RAM	默认16GB
		存储	默认256GB
		网口	6×RJ45，100/1000Mbps 自适应
		串口	8路：6×RS232/RS485+2×RS485，其中1路可切换为IRIG-B（RS485差分方式）
		控制台	1×RJ45（RS232）
		显示接口	1×VGA
		USB接口	4×USB
3	扩展能力	扩展板数量	0或1（下述至多选择1种）
4	扩展板	串口扩展板	6×RS232/RS485+2×RS485
4	扩展板	开关量扩展板	8×ADI+8×DO：可适配无源接点（干接点）、12/24VDC有源接点（湿接点）， DO默认容量30VDC 1A、250VAC 1A
5	机械特性	安装方式	1U 19"机架式安装
5	机械特性	尺寸	440×360×44.5mm
6	工作环境	工作温度	-25～+55℃
6	工作环境	工作湿度	5%～95% 无冷凝
7	电磁兼容	高频干扰	4级，2.5 kV(p)
		静电放电抗扰度	4级，接触放电±8KV，空气放电±15KV
		射频电磁场辐射抗扰度	3级，10V/M
		电快速瞬变脉冲群抗扰度	4级，电源±4KV，信号±2KV
		浪涌（冲击）抗扰度	3级，电源±2KV
		射频场感应的传导骚扰抗扰度	3级，140dbuv
		工频磁场抗扰度	4级，100A/m
		脉冲磁场抗扰度	5级，1000A/m
		阻尼振荡磁场抗扰度	5级，100A/m
		电压暂降、短时中断和电压变化的抗扰度	500ms
8	介质强度	电源口对地	1500V
		通信口对地	500V
		通信口对电源口	1500V
9	冲击电压	电源口对地	5kV
9	冲击电压	通信口对地	1kV
10	绝缘电阻	电源口对地	>5M
		通信口对地	>5M
		通信口对电源口	>5M
