iHT-S818系列

产品介绍及典型应用

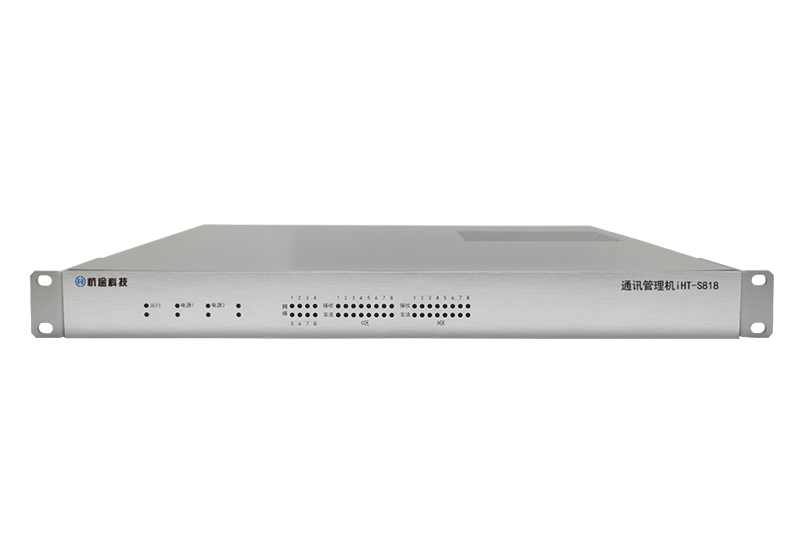

iHT-S818系列通讯管理机采用高性能ARM64位CPU（四核A73+双核A53）、模块化设计，可选配串口、DI、DO、模拟量扩展板，可支持Ubuntu（默认）、凝思操作系统（产生额外授权费用）。
典型应用：
1. 开闭所/配电站/光伏电站/水电站/变电站通讯管理机、远动装置；
2. 光伏电站/风电场隔离传输装置；
3. 储能电站通讯管理机、本地控制器；
4. 嵌入式计算机（硬件+系统）；
5. 网络安全监测装置II型。

接口说明图硬件参数选型说明资料下载应用场景

接口说明图

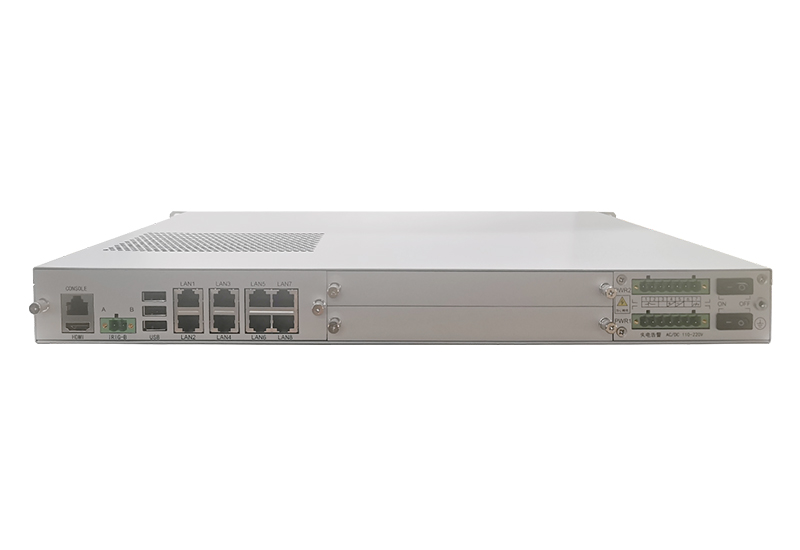

图1 iHT-S818接口说明图

硬件参数

序号	名称		参数
1	电源	数量	双电源，带失电告警和开关
		工作电压	AC/DC 110/220V
		功耗	< 50W
2	主板配置	CPU	ARM A73（2.2GHz）×4+A53（1.8GHz）×2
		RAM	4GB
		存储	16GB eMMC，可选配256GB等固态硬盘
		网口	8×RJ45，10/100/1000Mbps自适应
		控制台	1×RJ45（RS232）
		显示接口	1×HDMI
		对时接口	1×IRIG-B（RS485差分方式）
		USB接口	3×USB2.0
3	扩展能力	扩展板数量	最多2块
4	扩展板	串口扩展板	6×RS232/RS485+2×RS485
		串口扩展板	（6×RS232/RS485+2×RS485）×2
		开关量扩展板	8×DI+4×DO：DI内置24VDC电源，只允许接入无源接点（干接点）； DO默认触点容量30VDC 5A、250VAC 5A
		开关量扩展板	8×ADI+8×DO：可适配无源接点（干接点）、12/24VDC有源接点（湿接点）， DO默认容量30VDC 1A、250VAC 1A
		模拟量扩展板	16×AI（非同步）：4-20mA
5	机械特性	安装方式	1U 19"机架式安装
5	机械特性	尺寸	440×310×44.5mm
6	工作环境	工作温度	推荐-25～+55℃，可满足短期内-40～+70℃运行
6	工作环境	工作湿度	5%～95% 无冷凝
7	电磁兼容	高频干扰	4级，2.5 kV(p)
		静电放电抗扰度	4级，接触放电±8KV，空气放电±15KV
		射频电磁场辐射抗扰度	3级，10V/M
		电快速瞬变脉冲群抗扰度	4级，电源±4KV，信号±2KV
		浪涌（冲击）抗扰度	4级，电源±4KV
		射频场感应的传导骚扰抗扰度	3级，140dbuv
		工频磁场抗扰度	4级，100A/m
		脉冲磁场抗扰度	5级，1000A/m
		阻尼振荡磁场抗扰度	5级，100A/m
		电压暂降、短时中断和电压变化的抗扰度	电压中断 Ui 100% 0.1S
8	介质强度	电源口对地	1500V
		通信口对地	500V
		通信口对电源口	1500V
9	冲击电压	电源口对地	5kV
9	冲击电压	通信口对地	1kV
10	绝缘电阻	电源口对地	>5M
		通信口对地	>5M
		通信口对电源口	>5M

选型说明

本产品命名规则为：iHT-S818-CD-Sn（一般情况下无-Sn），说明如下：

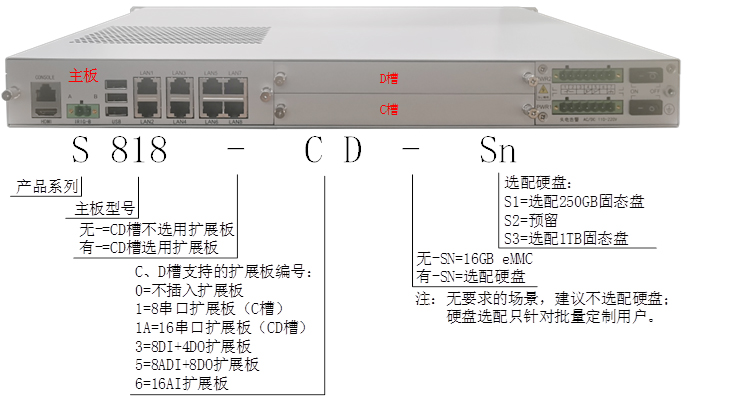

图2 命名规则

常用扩展板编号及视图如下：

编号	规格及视图
1	1： 8串口扩展板：6×RS232/RS485自适应+2×RS485 1A：16串口扩展板：(6×RS232/RS485自适应+2×RS485)×2
1
3	8DI+4DO扩展板：DI内置24VDC电源，只允许接入无源接点（干接点）；DO默认触点容量30VDC 5A、250VAC 5A
3
5	8ADI+8DO扩展板：可适配无源接点（干接点）、12/24VDC有源接点（湿接点），DO默认容量30VDC 1A、250VAC 1A
5
6	16模拟量扩展板： 4-20mA
6
